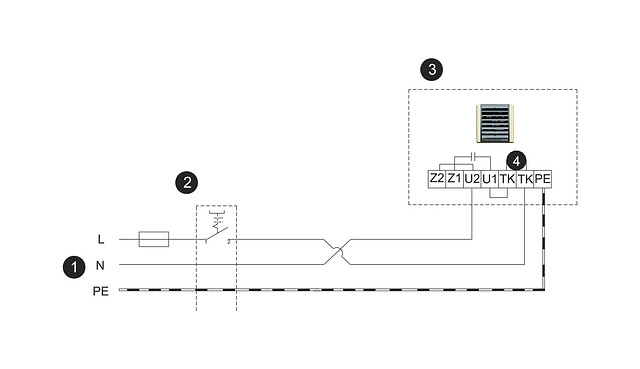

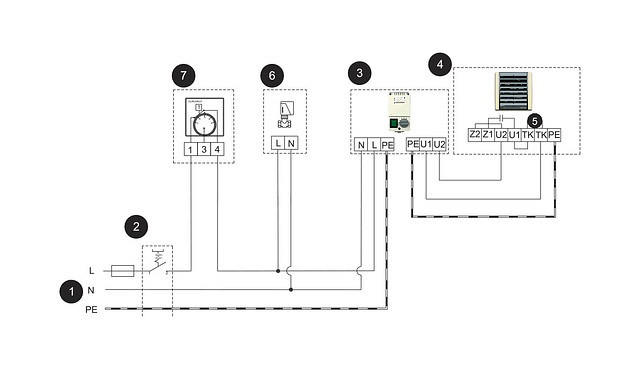

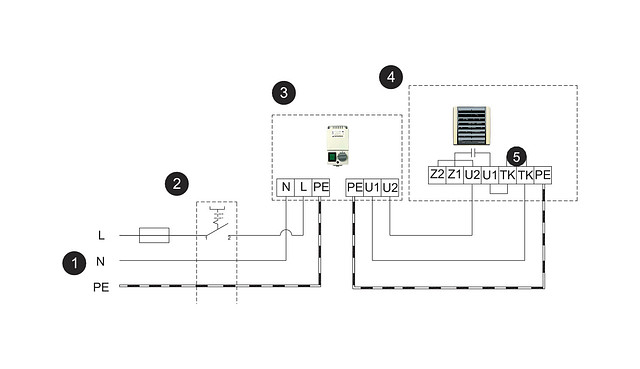

Монтаж: Тепловентиляторы Volcano VR

1. Удаление воздуха / спуск теплоносителя:

Удаление воздуха осуществляется посредством ослабления винта воздухоотводчика. С целью доступа к винту следует удалить заглушку (1). Спуск теплоносителя производится с помощью спускной пробки с головкой с шестигранным гнездом, после удаления заглушки (2).
В случае запуска тепловентилятора после предварительного спуска теплоносителя следует помнить об удалении воздуха из системы.

2. Установка монтажной консоли:

Монтажная консоль доступна как дополнительное оборудование. Для прикрепления к устройству монтажной консоли, необходимо вырезать с помощью корончатого сверла
отверстия в верхней и нижней панелях аппарата (в точке, обозначенной) 6, а затем ввести в них втулки. На втулки следует надвинуть плечо монтажной консоли. В нижнюю и
верхнюю втулки ввести винты M 10 и затянуть их, чтобы зафиксировать положение обогревателя по отношению к консоли. После установки тепловентилятора в желаемом положении,
следует установить заглушки на держателе. В состав образца монтажной консоли входят:
1. КОНСОЛЬ (1 шт. тип A или B);

2. КРЕПЁЖНЫЙ ДЕРЖАТЕЛЬ (тип A или B);

3. ВИНТЫ  M10 ВМЕСТЕ С ШАЙБОЙ И ГАЙКОЙ ДЛЯ КРЕПЛЕНИЯ ДЕРЖАТЕЛЕЙ (2 компл.);

4. ВИНТ
M10  ДЛЯ КРЕПЛЕНИЯ КОНСОЛИ К ТЕПЛОВЕНТИЛЯТОРУ (2 шт.);

5. ЗАГЛУШКИ (2 шт.);

6. МОНТАЖНЫЕ ВТУЛКИ (1 шт.)

3. Регулировка направляющих жалюзи:

Для изменения положения направляющей лопатки следует ее оттянуть в направлении, указанном на Рисунке (1), одновременно отгибая ее правую кромку, чтобы ввести крепящий штифт в соответствующее отверстие. Затем вышеуказанное действие следует выполнить для закрепления направляющей лопатки с другой стороны.
С целью демонтажа направляющих лопаток необходимо освободить защелку, которая находится в средней части крепления (2).

4. Монтаж с помощью шпилек:

В комплект тепловентилятора Volcano не входят крепежные шпильки и монтажная консоль. Монтажная консоль доступна как дополнительное оборудование. Обогреватель может монтироваться на любой опоре, обеспечивающей стабильное и надежное крепление.
Резьбовые монтажные отверстия (по 2 шт.) предусмотрены на верхней и нижней панелях аппарата. Для монтажа обогревателя посредством монтажных шпилек необходимо вырезать с помощью корончатого сверла отверстия в верхней и нижней панелях аппарата (в точке обозначенных 1), а затем ввести шпильки M 10 в резьбовые отверстия, предусмотренные внутри аппарата.

5. Патрубок теплоносителя:

Во время установки трубопровода с теплоносителем следует защищать присоединительный патрубок теплообменника от воздействия крутящего момента (1).
Вес прокладываемых трубопроводов не должен создавать нагрузки на патрубки нагревателя.
Возможно присоединения трубопровода с помощью гибких патрубков (что позволяет изменять положение аппарата на монтажной консоли).

6. Накладки:

Для монтажа цветных накладок их следует приложить к указанным точкам на передней панели устройства по направлению (1), а затем осторожно всунуть накладку по направлению (2), вплоть до зацепления защелок.
С целью демонтажа накладки ее следует нажать в точках защелок и отодвинуть наружу по крышке обогревателя. В состав аппарата входит один комплект накладок.
